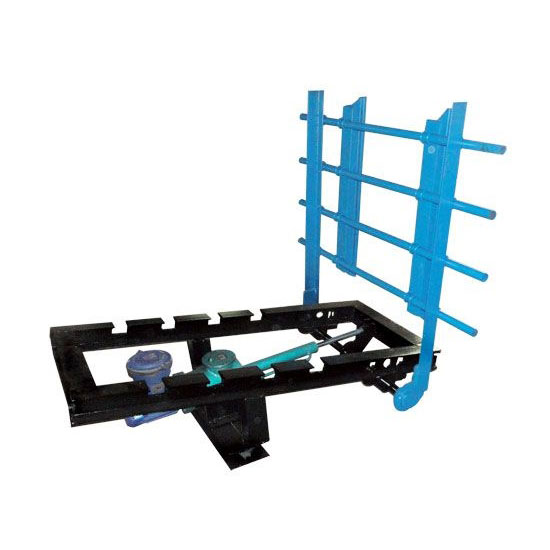

底升式跑車防護裝置

產品概述：

1、用途：底升式跑車防護裝置可在煤礦、金屬礦山、非金屬礦山等所有傾角在30°以下的單軌提升運輸斜巷中安裝使用。當斜巷礦車發生跑車時，對發生跑車的礦車進行有效攔截以免擴大事故，特別適合于復合型（如帶有猴車）斜巷中。

2、系統組成及跑車防護功能：該裝置主要由聲光監控箱、編碼器、測速傳感器、報警裝置、位置傳感器、軌道旋轉裝置、緩沖式吸能器及柔性鋼絲繩等裝置組成。正常情況下，擋車欄（軌道）處于常閉狀態。當絞車正常運行，礦車到達設定位置時，軌道自動復位。當礦車遇有跑車、溜車、脫扣、斷繩等情況時，擋車欄裝置對礦車進行可靠的阻攔，避免事故的發生。

底升式跑車防護裝置，系統運行安全、可靠、穩定性強，不受巷道和絞車房現有設備的任何干擾。

主要功能特點：

1、具有“緩沖式”攔截功能；不刮車，井筒全斷面無障礙；

2、具有自動、手動運行轉換功能；

3、具有故障部位漢字顯示功能；

4、具有車位距離數字顯示功能；

5、具有自動、手動校準零位功能；

6、具有跑車及故障輸出與絞車聯鎖功能；

7、具有實時顯示擋車欄工作狀態功能；

8、具有強制解除擋車欄功能；

9、具有擋車欄誤動作報警功能。

工作原理

底升式跑車防護裝置采用旋轉編碼器作為測距傳感器，PLC作為控制核心。在絞車啟動時，絞車房主控PLC對編碼器發出的脈沖進行計數，PLC根據計數的結果轉換為絞車的旋轉角度和旋轉方向，從而判斷出礦車現在的位置和運行方向。當檢測出下行時礦車的位置在某一道擋車欄預定復位點時，主控PLC發出指令給該擋車信號控制箱，控制電機開始旋轉軌道使軌道復位；當檢測出上行的礦車離開擋車欄到達復位點時，軌道升起。

當礦車溜車或斷繩后，只要絞車的運行位置不在軌道的復位設定值，擋車欄始終處于“起”狀態；礦車撞擊擋車欄（軌道、鋼絲繩），報警裝置導通，主控PLC接收到信號，發出報警保護命令，絞車安全回路斷開，有效的防止了礦車沖出斜巷，避免造成更大的事故。
